Конвертер протокола LLS в MODBUS Устройство для преобразования протокола датчиков уровня топлива LLS в MODBUS-RTU

ПО SPC Конфигуратор
Карта ModBus

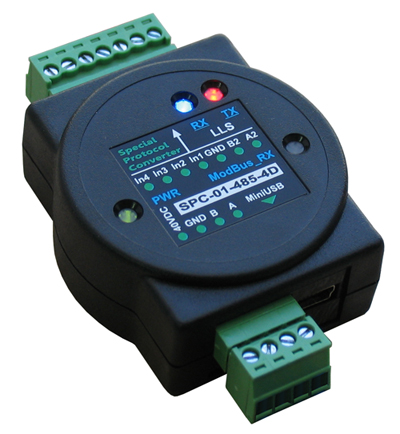

Специальный преобразователь протокола SPC-01-485-4D предназначен для работы с датчиками уровня топлива, которые поддерживают цифровой протокол LLS и выдачи данных об уровне топлива по протоколу ModBus RTU.
Конвертер имеет два независимых интерфейса RS-485. Один для работы с датчиками LLS, второй для работы по Modbus.
Преобразователь самостоятельно опрашивает подключенные датчики уровня топлива с периодичностью, выбранной при настройке, хранит полученные данные в памяти и выдает данные по запросу в протоколе MODBUS-RTU.
Количество подключенных к конвертеру датчиков может быть до четырех.

Конвертер также имеет 4 входа АЦП, для измерения напряжения. Уровень напряжения с этих входов также можно считывать по ModBus.
Входы АЦП можно использовать как дискретные входы. Для этого в конверторе можно установить уровень напряжения, при котором произойдет пекреключение с низкого на высокий логический уровень (Low или Hi).
Логический уровень на входе, также можно считывать по ModBus.

Настройка конвертера протокола производиться при помощи программного обеспечения SPC Конфигуратор.
Для подключения к компьютеру для настройки, устройство имеет интерфейс MiniUSB.
Подключение к компьютеру также можно производить и по RS-485.
Обновление прошивки конвертера можно производить по интерфейсу USB.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Напряжение питания - 8…40 В пост. тока.
2. Потребляемая мощность - не более 0,3 Вт.
3. Скорость RS-485 - 1200…115200 bps.
4. Диапазон измерения напряжение на входах - 0…40 В
5. Разрядность АЦП - 10 bit.
6. Диапазон рабочих температур –40…+85 °C.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

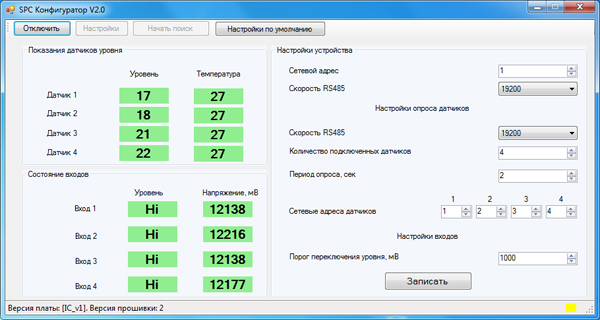

ПО SPC Конфигуратор для настройки конвертера-преобразователя LLS в ModBus SPC-01-485-4D.

Цена в зависимости от модификации и количества от 8000руб. до 6800руб. Подробнее в прайсе.
