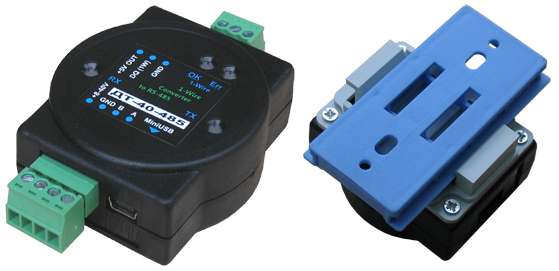

Устройство предназначено для преобразования сигналов нескольких датчиков температуры DS18B20 (в комплекте 2шт) в сигналы интерфейса RS-485.
Точность измерения температуры 0,1°C.
напряжение питания от 8 до 40VDC
выдает напряжение 5VDC для питания DS18B20 с защитой от КЗ
количество подключаемых датчиков DS18B20 до 40 шт
светодиодная индикация связи с датчиками DS18B20
светодиодная индикация работы RS-485

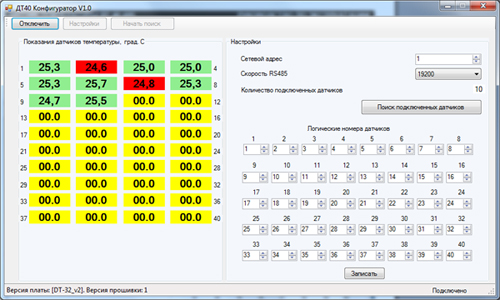

ПО Конфигуратор для Windows для настройки устройства
настройка изделия по USB
в комплекте 2 датчика DS18B20+
Изделие представляет собой преобразователь интерфейсов к которому может быть подключено до 40 цифровых датчиков температуры DS18B20, которые имеют погрешность измерения ±(0,5…2) °C.
Подключение датчиков производиться по интерфейсу 1-Wire. Преобразователь непрерывно считывает с датчиков данные температуры, преобразовывает их в цифровой код, производит выдачу полученных данных по интерфейсу RS-485 в виде цифровых данных.
Выдача данных производиться в двух протоколах: Centronix-MD Level и MODBUS RTU.
Настройка изделия производиться при помощи ПО ДТ40 Конфигуратор.
Для подключения изделия к компьютеру используется интерфейс USB.
Протокол Centronix-MD Level соответствует общепринятому стандарту для систем учета топлива. Этот протокол использует большинство производителей датчиков уровня топлива.Данные могут выдаваться только по запросу.
В протоколе предусмотрена выдача температуры с точностью до одного градуса Цельсия, и условного числа в диапазоне 0 – 4095, которое может быть использовано для получения данных о температуре с точностью 0,5 °C.
Пользователь может использовать реализованный в изделии следующий алгоритм:
Выдаваемое число «11» соответствует температуре – 55 °C, выдаваемое число «12» соответствует температуре - 54,5 °C и так далее. Нечетным числам соответствует температура с точностью до градуса Цельсия, четным числам соответствует температура с точностью до половины градуса Цельсия. Конечное выдаваемое число «371» соответствует максимальной температуре + 125 °C.
Выдаваемое число «4095» означает, что не приходят данные с датчика температуры DS18B20.
Выдача данных температуры в протоколе MODBUS RTU производится с дискретностью 0,1 °C. Данные выдаются только по запросу.
