Комплект изделий предназначен для:
В протоколе MODBUS RTU можно считывать следующие данные: ток на аналоговых входах (0…20 мА); состояние аналоговых и дискретных входов (Низкий уровень / Высокий уровень), а также уровень напряжения на дискретных входах до 39 Вольт.
Примечание – Дальность устойчивой связи, в условиях прямой видимости, при условии применения Внешних антенн, составляет более 1.5 км.
Тесты производились при помощи инструмента программы КуБ Конфигуратор "Radio Stability Check" на скоростях 9600 bps и 4800 bps . Применялись антенны с круговой диаграммой направленности Delpha-868R3. Антенны были расположены на выстоте 2,5 метра от поверхности земли.
Не вызывает сомнений, что если использовать направленные антенны, то дальность устойчивой радиосвязи будет существенно больше.
Антенна идущая в комплекте с устройством, эффективно работает если она вкручена непосредственно в устройство. Антенна не является резонансной, поэтому ее нельзя подключать к устройству через удлиняющий кабель (кабельную сборку). Если есть необходимость подключить антенну к устройству через кабель, необходимо использовать внешние антенны.

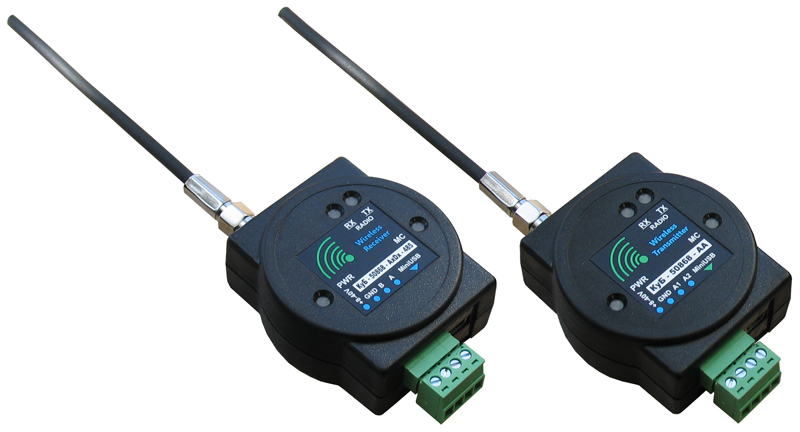

Каждое устройство из комплекта является радиотрансивером, однако устройства условно разделены на два типа: передатчик радиосигнала и приемник радиосигнала.
Минимальный комплект изделий состоит из передатчика радиосигнала и приемника радиосигнала.
Вход (входы) (A) для измерения аналогового сигнала 0…20 мА, вход (входы) (D) для измерения дискретного сигнала, а также уровня напряжения, располагаются в передатчике радиосигнала. Интерфейс RS-485, аналоговый выход (A) для выдачи аналогового сигнала 0…20 мА, дискретный выход (выходы) (D), для выдачи дискретного сигнала располагаются в приемнике радиосигнала.
Если в комплекте используется приемник радиосигнала с интерфейсом RS-485, то количество передатчиков радиосигнала в составе одного комплекта изделий может быть до 64-х. Если в комплекте используется приемник радиосигнала с аналоговым выходом 0-20 мА или дискретными выходами, то передатчик радиосигнала в комплекте может быть только один.
Количество приемников радиосигнала в составе одного комплекта изделий не может быть более одного.
Передатчик радиосигнала может поставляться в трех различных модификациях:
| ПАРАМЕТР | КуБ-50868-AA передатчик | КуБ-50868-AD передатчик | КуБ-50868-DD передатчик |
|---|---|---|---|
| Кол-во аналоговых входов 0…20 мА | 2 | 1 | 0 |
| Кол-во дискретных входов 0…40 В | 0 | 1 | 2 |
Приемник радиосигнала может поставляться в трех различных модификациях:
| ПАРАМЕТР | КуБ-50868-AxDx-485 приемник | КуБ-50868-4-20-D приемник ** | КуБ-50868-DD приемник |
|---|---|---|---|
| Кол-во аналоговых выходов 0…20 мА | 0 | 1 | 0 |
| Кол-во дискретных выходов | 0 | 1 | 2 |
| Наличие интерфейса RS-485 | 1 | 0 | 0 |
** Поскольку дискретный выход был добавлен позднее, также существует версия приемника без дискретного выхода КуБ-50868-4-20 приемник, которая имеет только аналоговый выход.
Работа передатчиков радиосигнала КуБ-50868-AA (AD, DD). Передатчики радиосигнала непрерывно производят измерение силы тока в интервале 0…20 мА на аналоговых входах A, измеряют напряжение на дискретных входах D, определяют логический уровень (Низкий / Высокий) на аналоговых и дискретных входах, а также хранят полученные значения в собственной памяти, ожидая запроса данных по радиосвязи от приемника радиосигнала. Порог логического уровня на аналоговых и дискретных входах устанавливается при настройке.
Работа приемника радиосигнала КуБ-50868-AxDx-485. Приемник радиосигнала, по радиосвязи, поочередно производит опрос передатчиков радиосигнала (можно использовать любые модификации передатчиков), в соответствии с адресами и заранее установленным периодом опроса, таким образом получая данные о силе тока и логическом уровне на аналоговых входах, уровне напряжения и логическом уровне на дискретных входах передатчиков радиосигнала. Текущие значения, полученные от передатчиков, приемник хранит в собственной памяти, ожидая запрос данных от внешнего устройства по интерфейсу RS-485 в протоколе MODBUS RTU. Описание команд протокола смотрите в Приложении 2 Руководства по эксплуатации.
Работа приемника радиосигнала КуБ-50868-4-20-D. Приемник радиосигнала, по радиосвязи, производит опрос передатчика радиосигнала (рекомендуется использовать передатчик КуБ-50868-AD) в соответствии с заранее установленным периодом опроса, таким образом получая данные о силе тока на аналоговом входе A и логическом уровне на дискретном входе D передатчика радиосигнала. Полученные значения приемник хранит в собственной памяти и преобразует их в аналоговый сигнал 0…20 мА на аналоговом выходе A, и в логический уровень на дискретном выходе D.
Работа приемника радиосигнала КуБ-50868-DD. Приемник радиосигнала, по радиосвязи, производит опрос передатчика радиосигнала (рекомендуется использовать передатчик КуБ-50868-DD) в соответствии с заранее установленным периодом опроса, таким образом получая данные о логических уровнях на дискретных входах (D1 и D2) передатчика радиосигнала. Полученные значения приемник хранит в собственной памяти и преобразует их в логический уровень на дискретных выходах D1 и D2.
Ввод настроек в устройства. Количество и сетевые адреса передатчиков, которые необходимо опрашивать, параметры интерфейса RS-485 (скорость), параметры беспроводной связи (канал связи, скорость радиосвязи, мощность передатчика) и другие настройки, должны быть записаны заранее при помощи ПО КуБ AxDx Конфигуратор.
Для подключения изделия к компьютеру используется интерфейс USB.
Комплектуется съемным креплением на DIN-рейку.

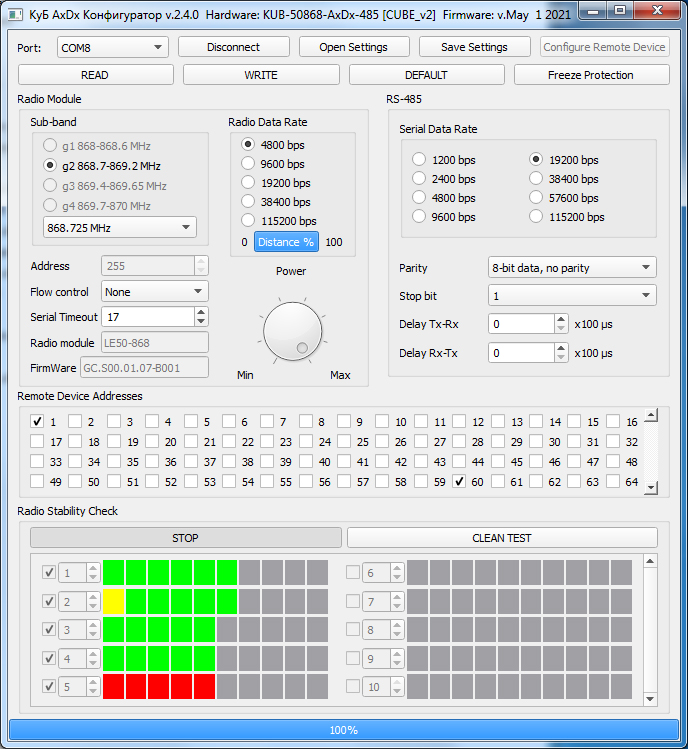

ПО КуБ AxDx Конфигуратор (для настройки подключен приемник КуБ-50868-AxDx-485).
-----

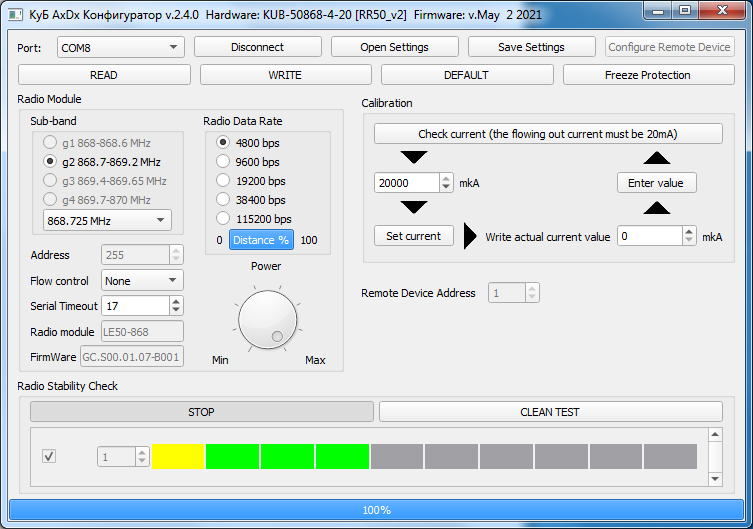

ПО КуБ AxDx Конфигуратор (для настройки подключен приемник КуБ-50868-4-20).
-----

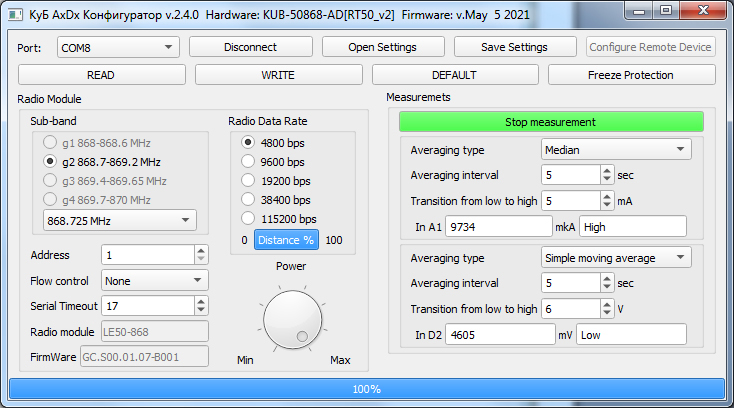

ПО КуБ AxDx Конфигуратор (для настройки подключен передатчик КуБ-50868-AD).
