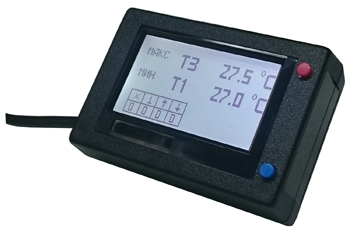

Дисплей-контроллер температуры Д-КТМ-99-485 Дисплей-контроллер многоканальный Д-КТМ-99-485

Руководство по эксплуатации

Дисплей-контроллер предназначен для отображения температуры с датчиков температуры ДТ-1М-485 или ДТ-40-485, которые могут быть подключены к изделию по интерфейсу RS-485, а также для инициализации режима тревоги в случае выхода температуры датчика или нескольких датчиков за пределы установленного диапазона.

Для активации режима тревоги изделие имеет соответствующий дискретный выход управления внешними устройствами.

Технические характеристики

• Напряжение питающей сети – от 8 до 40 В пост. Тока;
• Диапазон рабочих температур – от – 30 до +60 ºC;
• Скорость передачи данных – 1200 … 19200 bps;
• Протокол работы по RS-485 – MODBUS RTU;
• Кол-во устройств (датчиков), контролируемых по RS-485 – 99;
• Кол-во отображаемых точек измерения температуры, максимум – 99;
• Количество дискретных выходов для инициализации тревоги – 1;
• Тип дискретного выхода – открытый коллектор;
• Ток нагрузки на выходе – 300мА;
• Максимальное напряжение на выходе – 50 Вольт пост. тока.

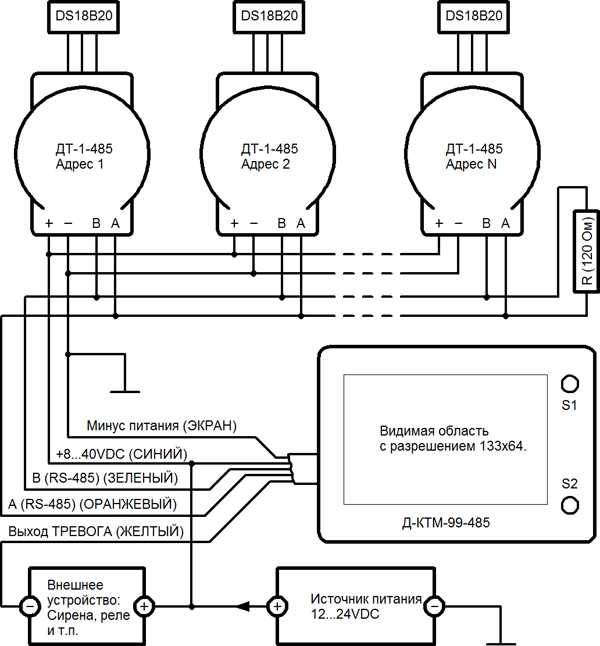

Подключение датчиков температуры к Дисплею-контроллеру
