Руководство по эксплуатации

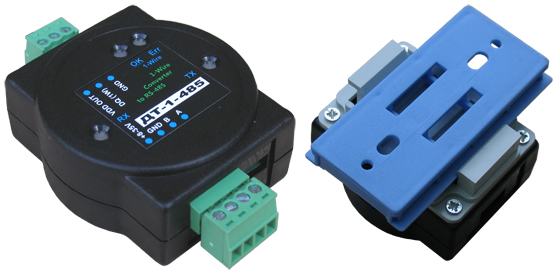

Конвертер предназначен для преобразования сигналов популярного датчика температуры DS18B20 (прилагается в комплекте) в сигналы интерфейса RS-485.
Точность измерения температуры 0,1°C.
Изделие представляет собой преобразователь интерфейсов к которому подключается цифровой датчик температуры DS18B20+, который имеет абсолютную погрешность измерения ±(0,5…2) °C, в зависимости от температурного диапазона. Подключение датчика производиться по интерфейсу 1-Wire. Преобразователь один раз в секунду считывает с датчика данные температуры, преобразовывает их в цифровой код, производит выдачу полученных данных по интерфейсу RS-485 в двух протоколах: Centronix-MD Level и MODBUS RTU.
Настройка изделия производиться при помощи ПО ДТ Конфигуратор.
Выдача данных в протоколе Centronix-MD Level
Протокол выдачи данных Centronix-MD Level – соответствует общепринятому стандарту для систем учета топлива. Этот протокол использует большинство производителей датчиков уровня топлива. Данные могут выдаваться в потоке, либо по запросу.
В протоколе предусмотрена выдача температуры с дискретностью в один градус Цельсия, и условного числа в диапазоне 0 – 4095, которое также может быть использовано для получения данных о температуре с дискретностью 0,5 °C.
Выдаваемое число «11» соответствует температуре - 55° C, выдаваемое число «12» соответствует температуре - 54,5 °C и так далее. Нечетным числам соответствует температура с точностью до градуса Цельсия, четным числам соответствует температура с точностью до половины градуса Цельсия. Конечное выдаваемое число «371» соответствует максимальной температуре + 125 °C.
Выдача данных в протоколе MODBUS RTU
Выдача данных температуры в протоколе MODBUS RTU производится с дискретностью 0,1 °C, а также в виде условного числа с точностью до 0,5 °C, аналогично тому, как это реализовано в протоколе Centronix-MD Level.
Данные выдаются устройством только по запросу от внешнего устройства.
