Цифровые датчики уровня топлива Вектор-Т232w, Вектор-T485w предназначены для высокоточного измерения уровня топлива в емкостях на автотранспорте, железнодорожном транспорте, складах горюче смазочных материалов (ГСМ), преобразования измеренного уровня в объем и выдачи результата в виде цифровых данных по интерфейсам RS-232, RS-485, 1-Wire на внешнее устройство.
Цифровые топливные датчики поддерживают три цифровых протокола для передачи данных. Причем поддерживаются все протоколы одновременно, то есть в каком протоколе получен запрос, в таком протоколе датчик и выдаст ответ на внешнее устройство. Если необходимо чтобы данные выдавались в потоке, то на этапе настройки датчика включается поток передачи и выбирается соответствующий протокол.
Именно по этому протоколу происходит обмен данными между датчиком и программой «ДУТ Конфигуратор».
На внешнее устройство могут передаваться следующие данные:
На внешнее устройство могут передаваться следующие данные:
После проведения калибровки, значение выходных данных прямо пропорционально уровню топлива.
После проведения тарирования, значение выходных данных прямо пропорционально объему топлива.
В этом протоколе датчик может выдавать данные только по запросу от внешнего устройства. Поток передачи не может быть включен.
На внешнее устройство могут передаваться следующие данные:
После проведения калибровки, значение выходных данных (число от 0 до 4095) прямо пропорционально уровню топлива.
После проведения тарирования, датчик будет выдавать объем топлива с точностью до десятых долей литра.

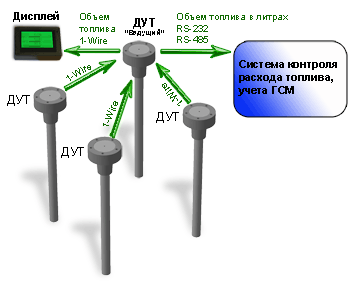

Если цифровой топливный датчик используется для суммирования объема топлива в нескольких баках или емкостях, то к цифровому датчику, выбранному как "ведущий", подключаются датчики условно выбранные как "дополнительные".
Причем в качестве дополнительных датчиков уровня топлива, необязательно использовать цифровые датчики уровня топлива c RS-232 или RS-485.
Можно использовать любые модели датчиков уровня топлива серии Вектор-Т.
Подключение дополнительных датчиков к ведущему, производиться по интерфейсу 1-Wire.
Выходными данными на выходе ведущего датчика будет являться число, которое пропорционально суммарному объему топлива во всех емкостях, либо суммарному объему топлива в литрах.
Подключение дисплея Д-TIC-149 для отображения объема или суммарного объема топлива производиться по интерфейсам RS-232, RS-485 или по дополнительному цифровому интерфейсу 1-Wire, если RS-232 или RS-485 уже задействованы.

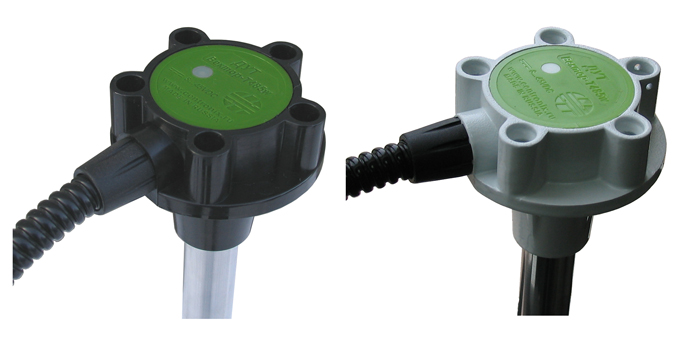

Цифровой датчик уровня топлива с интерфейсами RS-232 (RS-485) - надежное оборудование для измерения уровня и объема топлива.
