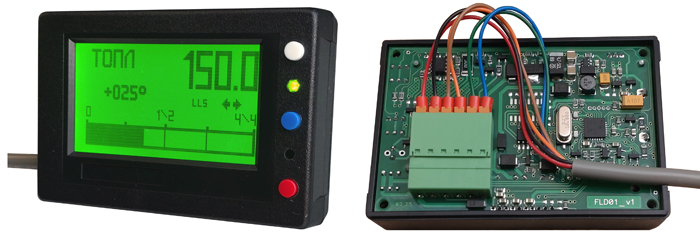

Дисплей FLD-01-485-W Дисплей- индикатор для отображения объема топлива с функцией сигнализации о снижении уровня топлива
Руководство по эксплуатации
Описание ПО Дисплей Конфигуратор
ПО Дисплей Конфигуратор_v3.xx
Дисплеи предназначены для:
- приема данных с цифровых датчиков уровня топлива (и других жидкостей), работающих в протоколе LLS;
- приема данных с датчиков уровня топлива Вектор-Т, которые могут работать в протоколах: LLS, Centronix-MD Level, Centronix-MD Volume;
- вычисления и отображения текущего объема топлива.
- оповещения при снижении объема топлива ниже заданного порога в каждой емкости.
Дисплеи выпускаются в двух вариантах исполнения:
- Дисплей FLD-01-485-W имеет интерфейсы RS-485 и 1-Wire;
- Дисплей FLD-01-232-W имеет интерфейсы RS-232 и 1-Wire.
Отображение слов и сокращений на русском или английском языках;
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Возможность работы с 8-ю датчиками уровня топлива, для отображения объема топлива в литрах;
- Возможность работать на прием (внешнее устройство опрашивает датчики, дисплей "слушает" и отображает);
- Возможность работать на опрос (дисплей самостоятельно опрашивает датчики, дисплей принимает ответы и отображает);
- Возможность объединения датчиков в группы (от 2-х до 4-х), для вычисления среднего уровня с датчиков в группе (если группа датчиков установлена в одном баке);
- Возможность объединения датчиков в группы (от 2-х до 4-х), для вычисления суммарного уровня топлива с датчиков в группе;
- Отображение суммарного объема топлива во всех баках и группах;
- Прогресс-бар, отображаемый на экране позволяет определять степень наполнения бака;
- Прогресс-бар суммарного объема топлива во всех баках и группах, также отображается на экране;
- Тарирование баков с использованием полиномиальной аппроксимации (линия тренда), что позволяет сократить количество заливок топлива в бак при проведении тарирования;
- Максимально возможный отображаемый объем каждого бака – 90000 литров;
- Встроенный звуковой излучатель, для оповещения о снижении уровня топлива;
- Силовой выход, для подключения сирены или другого устройства;
- Широкий диапазон напряжения питания (8 – 40В);
- Скорость работы – 2400 ... 115200бит/сек.;
- Усреднение результатов измерения объема топлива, за выбранный период времени (10сек. – 5 мин);
- Светодиодная подсветка экрана, с возможностью включения,выключения;
- Диапазон температуры работы (-20 ºС – +50 ºС).
Возможна поставка дисплеев с подсветкой зеленого и белого цветов.
ПОДКЛЮЧЕНИЕ ДАТЧИКОВ И НАСТРОЙКА
Подключение к датчикам уровня топлива Вектор-Т может производиться по интерфейсам 1-Wire, RS-232, RS-485.
Подключение к датчикам уровня топлива других производителей может производиться по интерфейсам RS-485 или RS-232, в зависимости от того какой интерфейс в конкретной модели дисплея. Датчики других производителей должны работать в протоколе датчиков LLS (Омникомм).
Подключение дисплея к ПК, для настройки, производиться по интерфейсам 1-Wire, RS-232, RS-485.

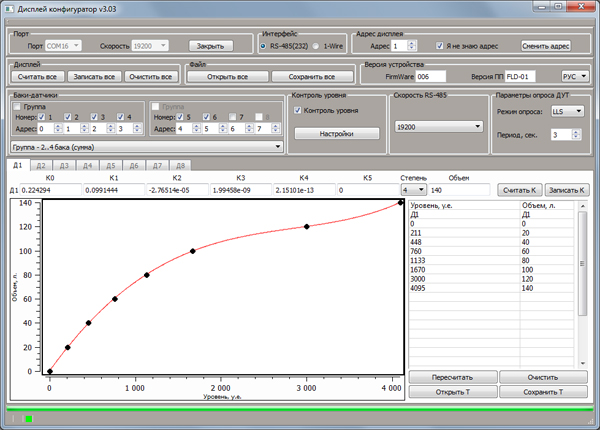

Для настройки дисплея используется ПО Дисплей Конфигуратор версии не ниже 3.00.
Описание программы Дисплей Конфигуратор смотрите в Руководстве по эксплуатации на дисплей .
Цена в зависимости от модификации и количества от 8500руб. до 7225руб. Подробнее в прайсе.
