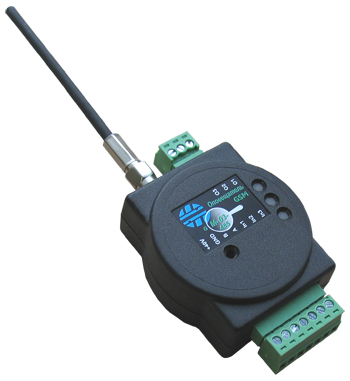

GSM оповещатель GM-03F, предназначен для:
контроля за уровнем наполнения топливных баков совместно с датчиками уровня топлива (ДУТ) и оповещения, при помощи SMS-сообщений, в случае снижения/повышения уровня топлива ниже/выше заданных порогов;
передачи оповещений о произошедших событиях при срабатывании дискретных входов (пропадание, появление напряжения питания, срабатывание различных датчиков и т. п.);
дистанционного управления внешними устройствами командами в виде SMS-сообщений (включение, выключение, перезагрузка).
Оповещатель также может использоваться для контроля за уровнем топлива дизель-генераторных установок, стационарных и передвижных емкостей, а также для дистанционного управления устройствами. Для этого в устройстве предусмотрeны дискретные входы и выходы.
Могут отправляться три типа оповещений:
первый – о снижении уровня (или объема) топлива ниже заданного порога (нижний порог);
второй – о повышении уровня (или объема) топлива выше заданного порога (верхний порог);
третий – отчет в виде SMS об уровне или объеме топлива со всех подключенных ДУТ.

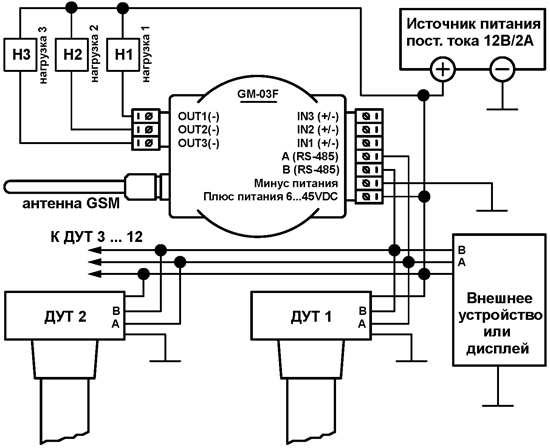

Устройство имеет в своем составе: цифровой интерфейс RS-485 для подключения ДУТ и настройки устройства; три дискретных входа для контроля различных датчиков; три дискретных выхода для дистанционного управления внешними устройствами; модуль GSM для передачи оповещений и управления устройством.
Максимальное количество подключаемых датчиков – 12.
Три входа устройства (IN1 – IN3) имеют различные режимы и алгоритмы срабатывания с инициализацией процедуры оповещения. И режим работы и алгоритмы работы входов выбираются на этапе настройки устройства.
Входы также можно настроить на один из двух режимов работы. Режим 1 – замыкание на плюс. Режим 2 – замыкание на минус.

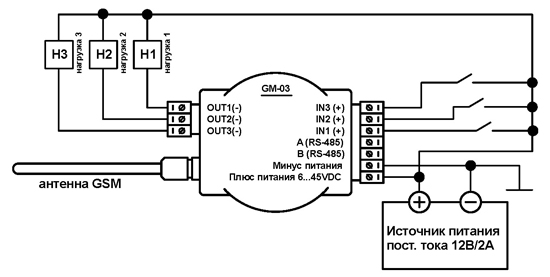

Режим 1 (замыкание на плюс). Для подачи сигнала на вход можно использовать плюс питания устройства или источник напряжения с другим уровнем напряжения. Подача на вход положительного потенциала, означает появление логической «1». Отсутствие на входе положительного потенциала, означает появление на входе логического «0» (минус питания подавать на вход не обязательно).

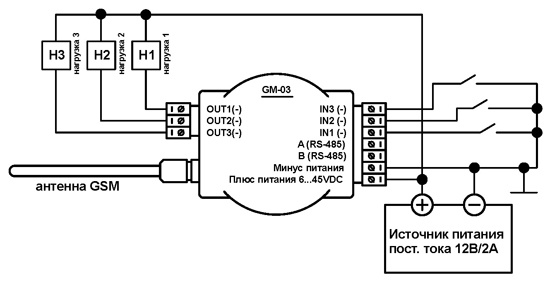

Режим 2 (замыкание на минус). Для подачи сигнала на вход можно использовать минус питания устройства. Подача на вход минуса питания, означает появление на входе логического «0». Отсутствие на входе минуса питания, означает появление на входе логической «1» (плюс питания подавать на вход необязательно).
Три дискретных выхода устройства (OUT1 – OUT3), могут включаться и выключаться согласно выбранному алгоритму (см. Руководство по эксплуатации) для коммутирования нагрузки. Для управления мощной нагрузкой необходимо использовать промежуточные реле, которые будут включаться и выключаться выходами устройства.
Тип выходов – открытый коллектор (замыкание на минус питания).
Настройка GSM оповещателя производится при помощи двух программ производителя: GM-F Конфигуратор (настройки контроля топлива), GM-Конфигуратор (настройки работы входов и выходов не связанные непосредственно с контролем топлива). В зависимости от того, для чего применяется устройство, пользователь может выбрать вариант ПО, для настройки оповещателя. Подключение устройства к ПК, для настройки, производиться по интерфейсу RS-485. Необходимо использовать преобразователь USB/RS-485.

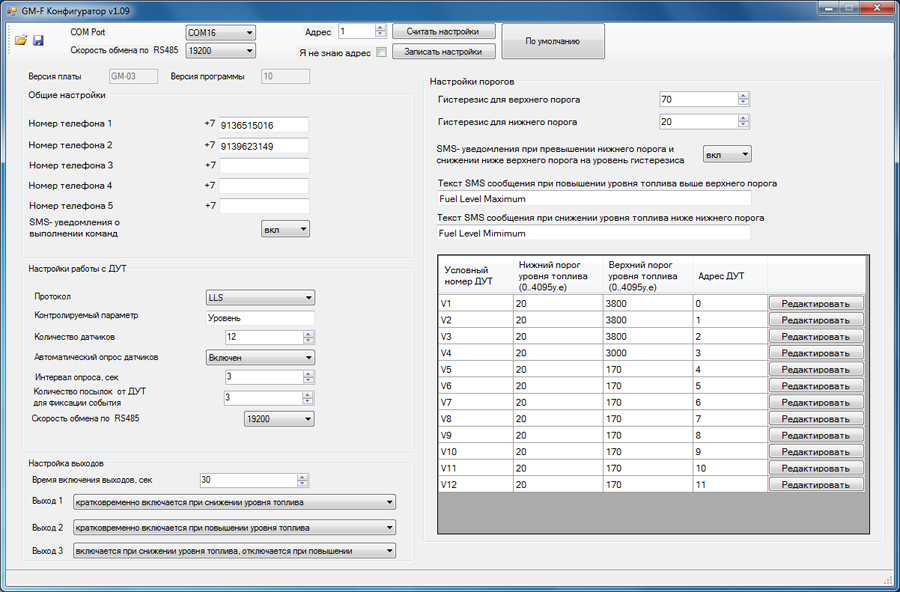

GM-F Конфигуратор (для настройки подключен GSM Оповещатель GM-03F).

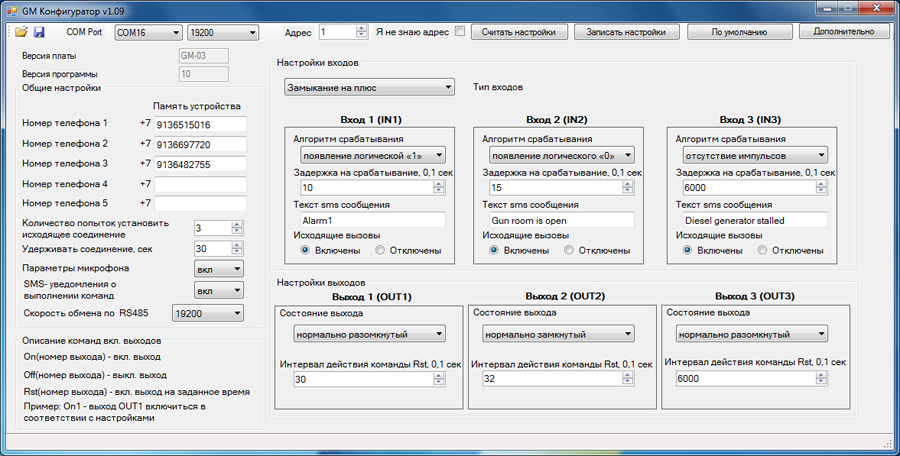

GM Конфигуратор (для настройки подключен GSM Оповещатель GM-03F).
Интерфейс RS-485, который используется для настройки оповещателя и работы с датчиком уровня топлива, может быть использован для работы с другими устройствами. В данной модели интерфейс может быть задействован подобным образом после согласования с производителем алгоритма работы устройства.
